模具制造:側成形滑塊的結構選擇與設計

2023-12-08
摘要:通過側成形凸?;瑝K受力分析以及在沖壓過程中結構形變的有限元分析,探索出滑塊在受力情況下變形的位置特征及變化量的分布,進而總結出在設計側成形滑塊結構時應該如何進行結構選擇,并根據結構變形特點進行相應措施補償設計。

  【作 者】李用;徐梁;譚志成;徐洪

  【引 言】

  為了解決沖壓狀態下,閉角制件側成形問題,需要設計回退的側成形凸?;瑝K,因為滑塊回退運動,導致凸模型面需要分割,這樣凸?;瑝K在沖壓過程中受到成形力的影響,導致凸模型面的不連續,進而影響到制件品質,這個問題非常不容易解決,長期困擾著設計人員,為此,開始著手對凸?;瑝K受力特點進行研究,探索凸?;瑝K在受力過程中有哪些關鍵點,這些關鍵點是否可以優化,來改善凸模滑塊受力與提高制件品質。

  【研究結論】

 ?。?)凸?;瑝K結構優先采用結構1形式。

 ?。?)支撐導板位置盡量靠近側成形對應區域,數量與接觸面積需要通過計算驗證設計。

 ?。?)凸?;瑝K成形后面與支撐導板后面需要支撐筋加強,防止凸?;瑝K成形過程中力傳遞效率的損耗。

 ?。?)凸模滑塊的支撐導板位置盡量均勻分布,滑塊中間位置數量多一點,同時滑塊兩端減少懸空量。

  以下是正文:

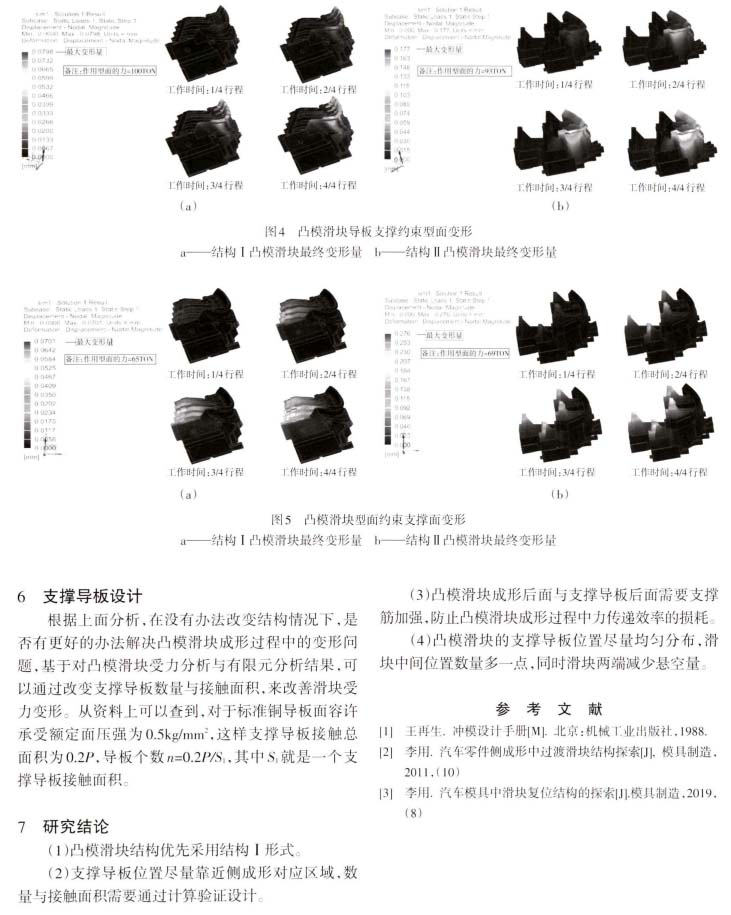

1

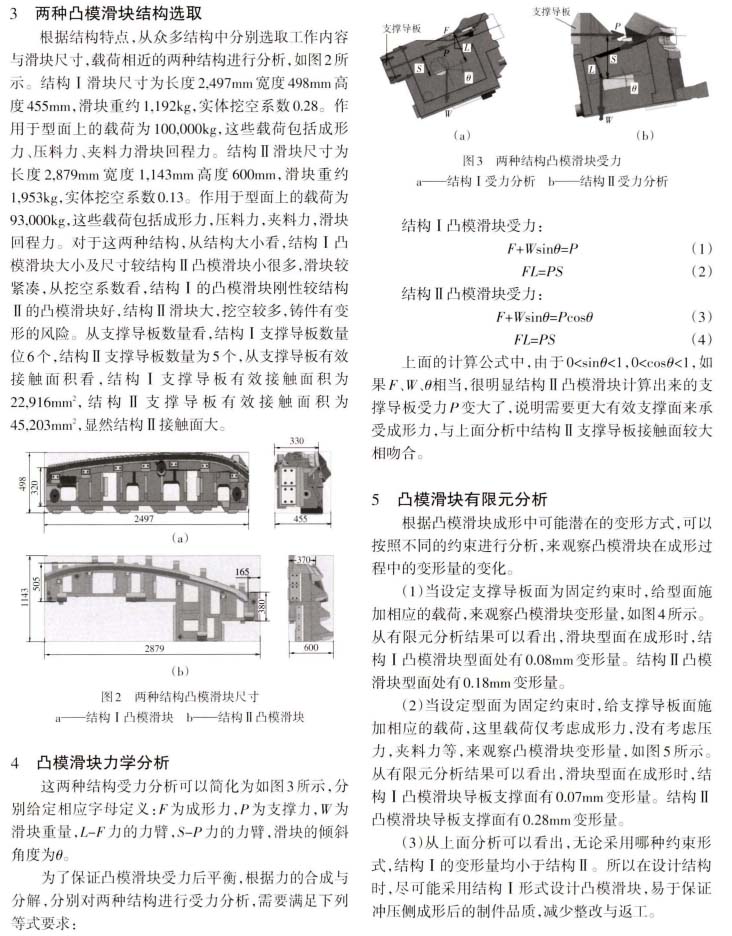

2

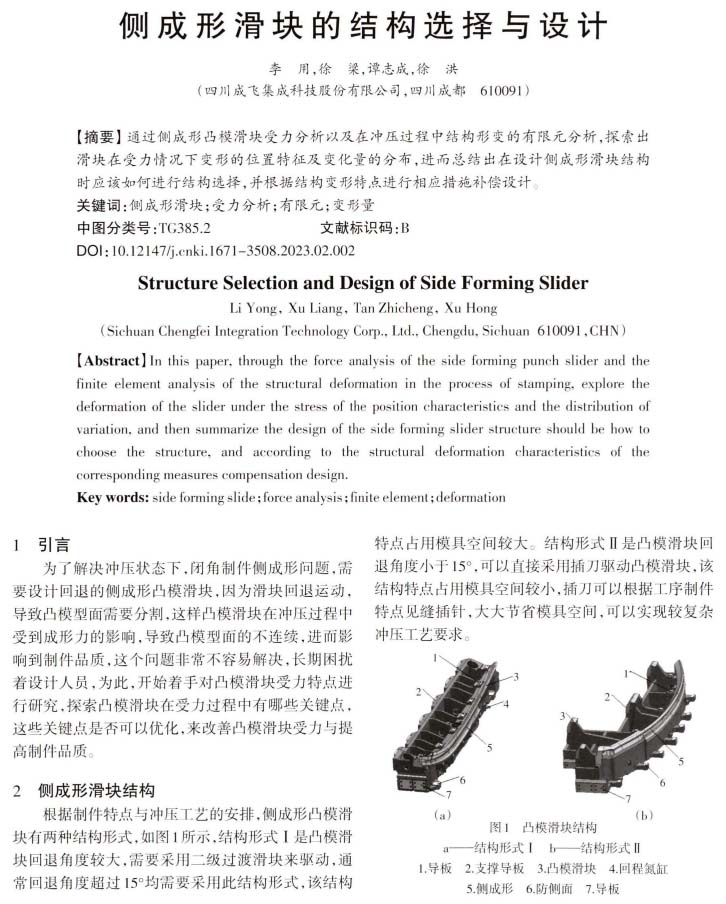

3
