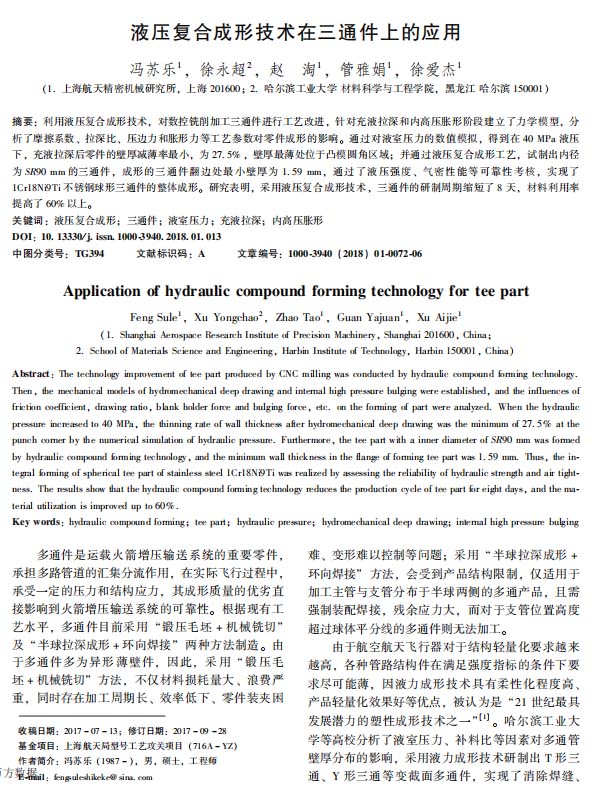

【作 者】馮蘇樂;徐永超;趙淘;管雅娟;徐愛杰

　　【摘 要】利用液壓復合成形技術,對數(shù)控銑削加工三通件進行工藝改進,針對充液拉深和內(nèi)高壓脹形階段建立了力學模型,分析了摩擦系數(shù)、拉深比、壓邊力和脹形力等工藝參數(shù)對零件成形的影響。通過對液室壓力的數(shù)值模擬,得到在40 MPa液壓下,充液拉深后零件的壁厚減薄率最小,為27.5%,壁厚最薄處位于凸模圓角區(qū)域;并通過液壓復合成形工藝,試制出內(nèi)徑為SR90 mm的三通件,成形的三通件翻邊處最小壁厚為1.59 mm,通過了液壓強度、氣密性能等可靠性考核,實現(xiàn)了1Cr18Ni9Ti不銹鋼球形三通件的整體成形。研究表明,采用液壓復合成形技術,三通件的研制周期縮短了8天,材料利用率提高了60%以上。

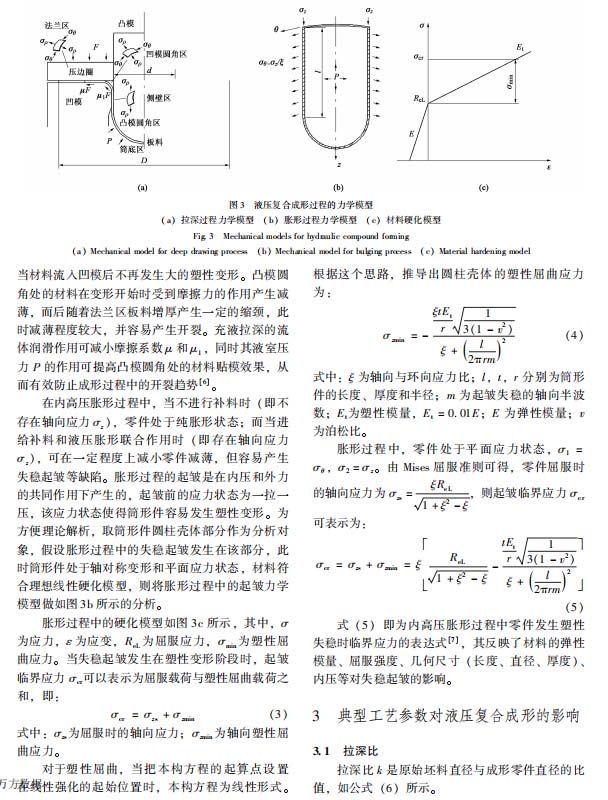

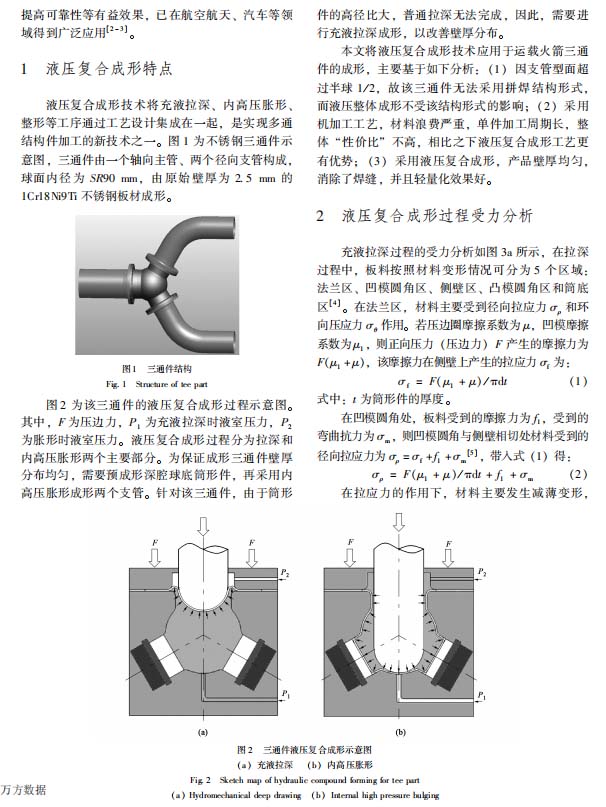

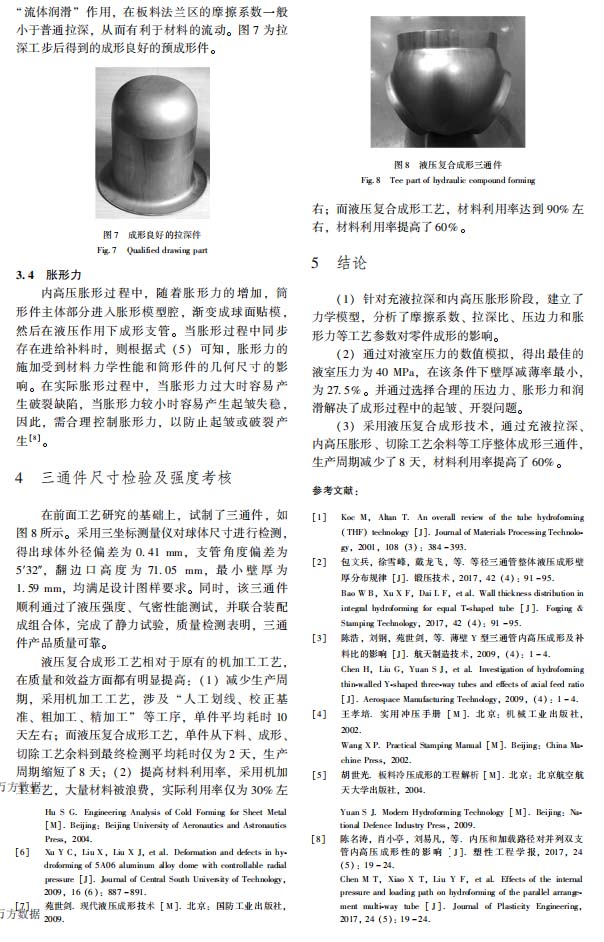

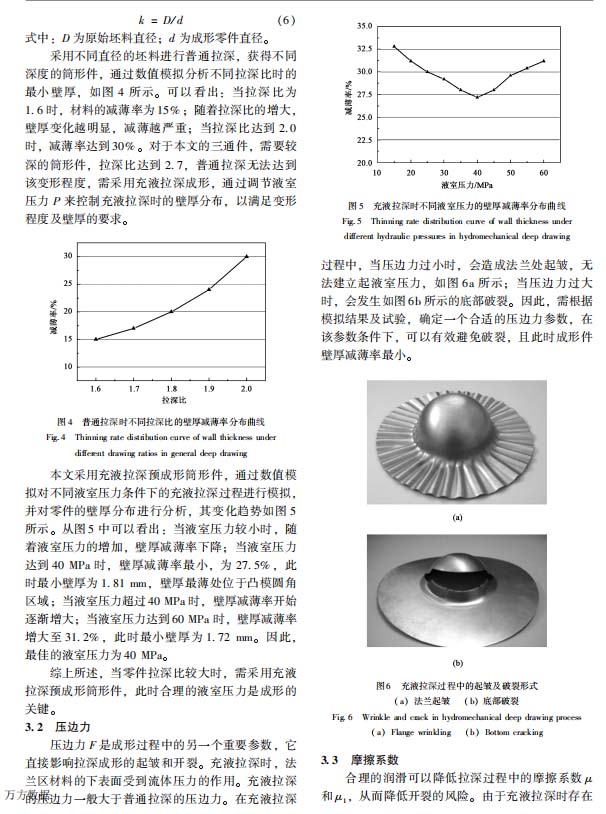

　　以下是正文：
