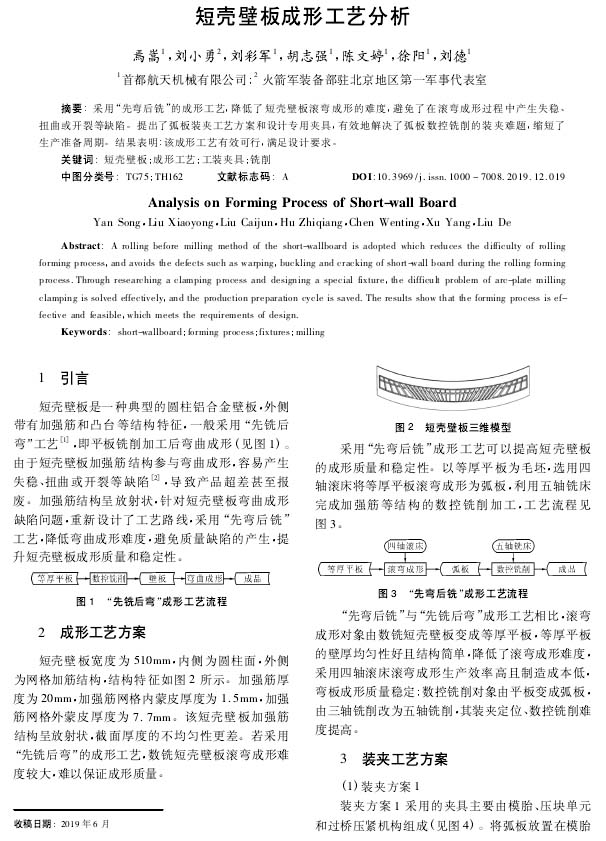

【作 者】焉嵩;劉小勇;劉彩軍;胡志強;陳文婷;徐陽;劉德

　　【引 言】

　　短殼壁板是一種典型的圓柱鋁合金壁板，外側帶有加強筋和凸臺等結構特征，一般采用“先銑后彎”工藝[1]，即平板銑削加工后彎曲成形(見圖1)。由于短殼壁板加強筋結構參與彎曲成形，容易產(chǎn)生失穩(wěn)、扭曲或開裂等缺陷[2]，導致產(chǎn)品超差甚至報廢。加強筋結構呈放射狀，針對短殼壁板彎曲成形缺陷問題，重新設計了工藝路線，采用“先彎后銑”工藝，降低彎曲成形難度，避免質(zhì)量缺陷的產(chǎn)生，提升短殼壁板成形質(zhì)量和穩(wěn)定性。

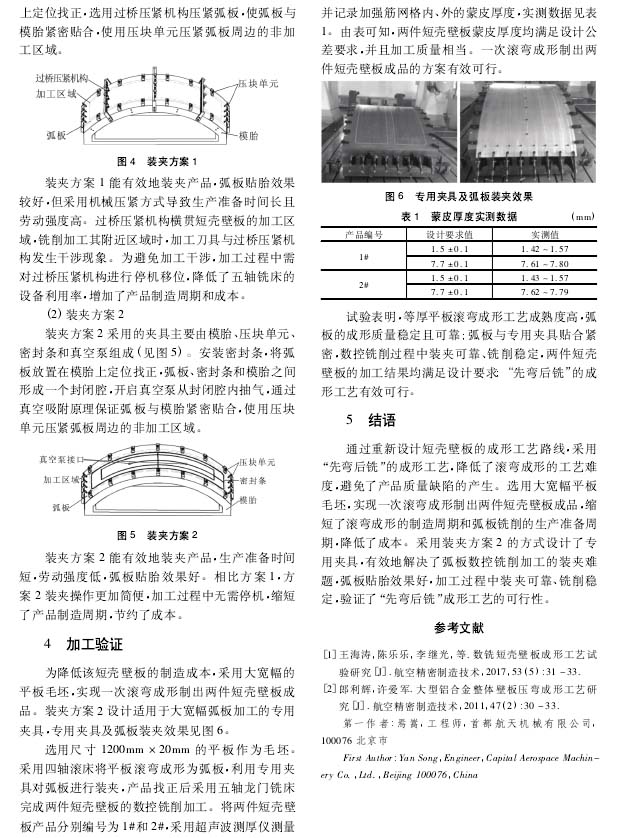

　　【結 語】

　　通過重新設計短殼壁板的成形工藝路線，采用“先彎后銑”的成形工藝，降低了滾彎成形的工藝難度，避免了產(chǎn)品質(zhì)量缺陷的產(chǎn)生。選用大寬幅平板毛坯，實現(xiàn)一次滾彎成形制出兩件短殼壁板成品，縮短了滾彎成形的制造周期和弧板銑削的生產(chǎn)準備周期，降低了成本。采用裝夾方案2的方式設計了專用夾具，有效地解決了弧板數(shù)控銑削加工的裝夾難題，弧板貼胎效果好，加工過程中裝夾可靠、銑削穩(wěn)定，驗證了“先彎后銑”成形工藝的可行性。
